TV Sharp alimentatore ko

Buonasera amici, ho questa tv della Sharp con un alimentatore probabilmente fuori uso. Appena collegato alla corrente si accende la luce blu di avvio televisore, ma dopo pochi secondi diventa rossa. Verificando le tensioni sull'alimentatore i 5V arrivano mentre i 12v non sono presenti.
Posto delle immagini, credo sia un problema nel primario perché misurando le tensioni sia in alternata che in continua non trovo nessuna tensione ne in entrata ne in uscita.
Qualcuno può aiutarmi su che altre prove fare per individuare il problema?
Grazie.

I problemi col tester li ho risolti, per quanto riguarda l'alimentatore confermo i 12V mancanti sulla scheda

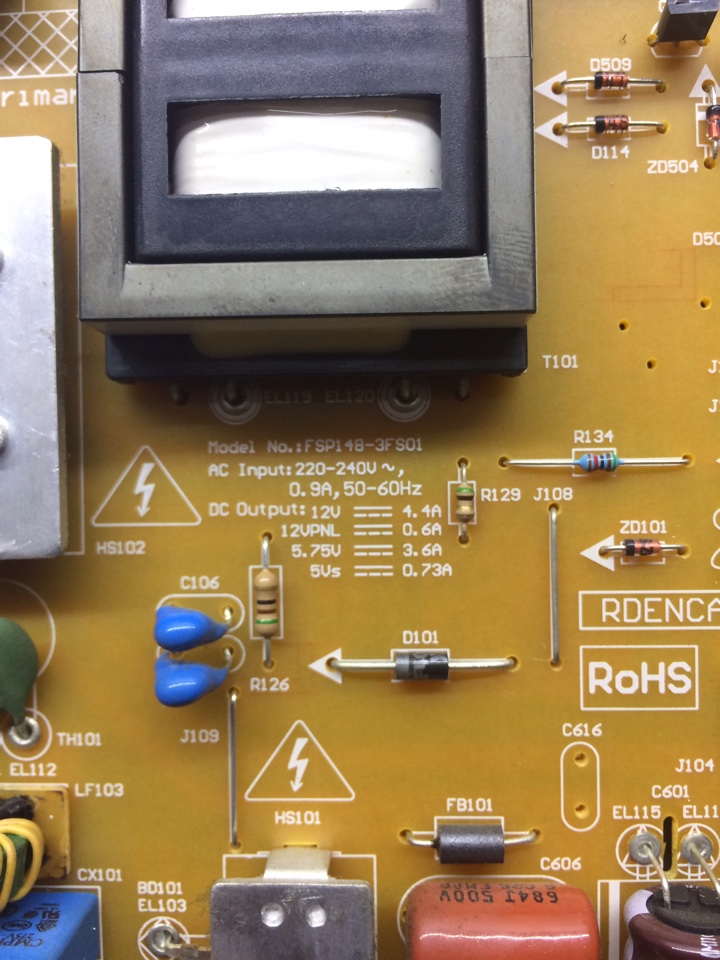

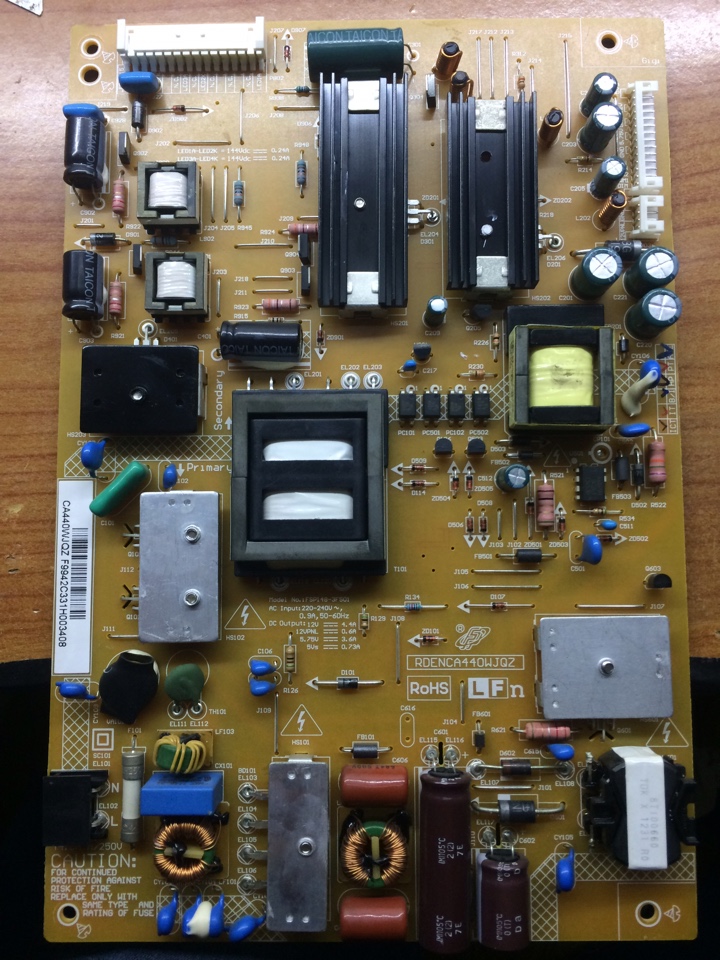

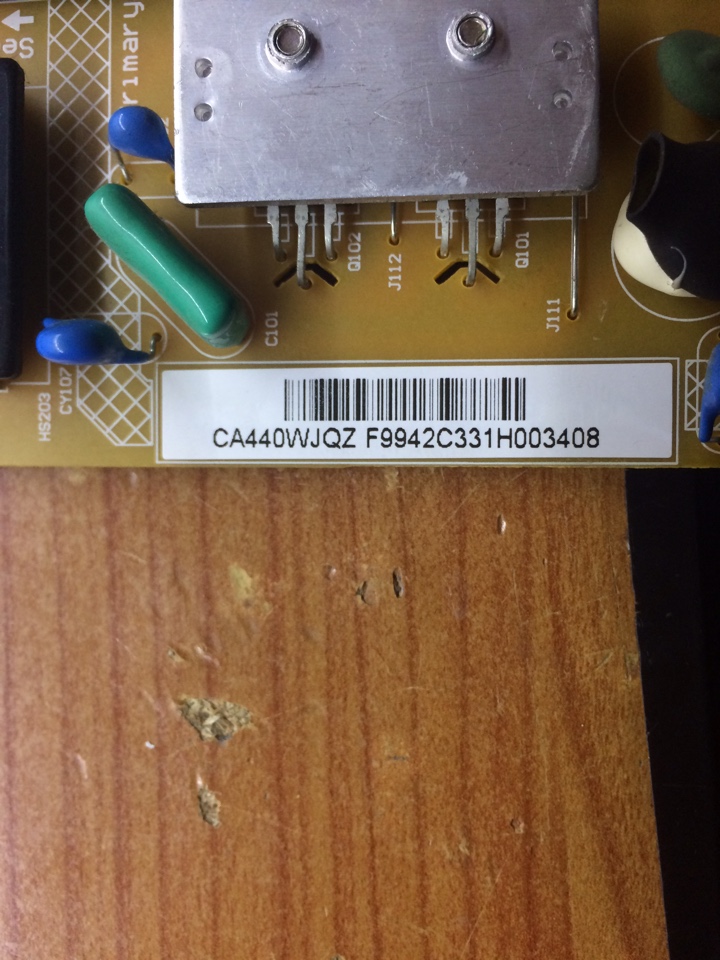

Posto alcune fotoAllegato 20093Allegato 20094Allegato 20095

ti consiglierei di controllare gli elettrolici se sono gonfi o hanno una perdita di liquido.

Già controllato comunque niente i 12V non arrivano e sul trasformatore quello grande centrale il tester non mi vede tensioni ne in entrata ne in uscita

Ciao...
se hai recuperato un tester funzionante misura la tensione ai capi di R405 - R306 e C221

Ps nel momento in cui misuri la tensione su R405 metti il multimetro con fondoscala 200V


Inviato dal mio iPhone utilizzando Tapatalk

Ciao, grazie per la risposta, allora ai capi di C221 ho una tensione di 5.72, mentre su R306 niente ho 0, infine su R405 sempre 0
Altro dettaglio aggiunto da chi utilizzava la TV e che ogni tanto si accendeva dopo svariati tentativi, da accesa nesssun problema

Come prima cosa controlla i raddrizzatori d301 e d401 che non siano in corto.
Poi spostandoci sul primario, quindi stai attento a prendere le misure che siamo in alta tensione controlla la tensione su C601 (fondo scala 1000v) e pin 2 di u101 (fondo scala 20v)

Senza alimentare controlla anche la resistenza tra i pin di:
Q101
Q102

Inviato dal mio iPhone utilizzando Tapatalk

Visto che hai i 5v, il circuito del trasformatore T501 dovrebbe andare; concentrati sull'alimentazione del trasformatore T101. Se vuoi ho lo schema ma non riesco a caricarlo, se mi dai una mail lo giro

Si forse è più facile trovare i componenti ma comunque mi serve una mano per interpretarlo :loyal:
Comunque la mia mail è questa pellgrif @ gmail.com

D301 e D201 sembrano essere in corto, Q101 e Q102 su fondo scala 200k mi da 51 come resistenza.
Edit: D301 dissaldato i pin non sono più tutti e 3 in corto ma mi suona solo con quello centrale e destro. Ditemi se corretto. Forse il difetto stá nel D201?

Metti il tester in prova diodi. Puntale nero sul pin centrale e puntale rosso sul pin1 e poi sul pin3. Devi leggere un valore. Se invece metti il puntale rosso sul pin centrale e il puntale nero a desta o a sinistra non devi leggere nessun valore (circuito aperto).
Se così non dovesse essere cambialo/i


Inviato dal mio iPhone utilizzando Tapatalk

Il multimetro che mi avevano prestato aveva sicuramente qualche problema, perciò ripeto le misurazioni, entrambi dissaldati non mostrano malfunzionamenti, fanno cioè quello che hai descritto tu, col centrale negativo mostrano valori, diversamente col positivo niente
Andando avanti con le misurazioni sul C601 ho 315V.
Mentre U101 pin 2 ho 0.14V

Ok rimettili a posto.
Misura la tensione ai capi di c611
Poi ancora la tensione su base, emettitore e collettore di q106.
Infine la tensione su r222


Inviato dal mio iPhone utilizzando Tapatalk

Su Q106 la tensione e di 0.21V poi quell'altre cose che mi hai scritto non so cosa siano :)
R222 la tensione e 0
Mentre C611 non lo trovo... sicuro che sia esatto?

Collega l'alimentatore alla scheda madre.
Misura:
Q206 pin centrale
Q202 pin centrale
Rimisura la tensione su R222

Quando fai questa misura il puntale nero puoi metterlo su gnd del connettore.


Q106 la tensione tra pin1 e massa/pin centrale e massa/pin 3 e massa.
In questo caso come massa devi prendere ad esempio il collettore di q602.
Se cerchi su internet 2n4403 vedi dall'immaginetta qual'è il collettore




Inviato dal mio iPhone utilizzando Tapatalk

Schema inviato per mail, io non riesco a postarlo... per favore fallo tu così resta a disposizione di tutti!

Rispondo un po in ritardo per gli impegni :)
Vi dico subito i valori:
-Q206 5.27V
-Q202 5.80V
-R222 5.81V
-Q106 (misurato in cc continua giusto?) Pin 1 16.96V Pin 2 -0.57V e Pin 3 0.30V

Due cose, non so se posso aver invertito l'ordine dei Pin di Q106 e il Pin 2 misurato col puntale rosso su collettore Q602 e massa su Pin centrale misura 1.43V senza che il multimedia mi dia il segno negativo.

Citazione:

---

Originariamente Scritto da Modesto1993

Rispondo un po in ritardo per gli impegni :)
Vi dico subito i valori:
-Q206 5.27V
-Q202 5.80V
-R222 5.81V

---

Bene

.

Citazione:

---

-Q106 (misurato in cc continua giusto?) Pin 1 16.96V Pin 2 -0.57V e Pin 3 0.30V

Due cose, non so se posso aver invertito l'ordine dei Pin di Q106 e il Pin 2 misurato col puntale rosso su collettore Q602 e massa su Pin centrale misura 1.43V senza che il multimedia mi dia il segno negativo.

---

Non ho ben capito. Rifacciamo questa misura...
Guarda la foto a questo link riferendoci a Q106:

[url]http://www.thepartsplace.k5nwa.com/index.php?route=product/product&product_id=67[/url]

Lasciamo stare per un momento il collettore di Q602.

Metti il puntale nero sul catodo di D507. Il catodo di D507 è dal lato della lineetta nera:

[url]http://www.audiovalvole.it/enciclopedia/componenti/diodo_semiconduttore_large.gif[/url]

Il puntale rosso lo metti prima sull'emettitore, base e collettore di Q106.
Quando riporti i valori non chiamarli pin 1-2-3 ma chiamali emettitore, base e collettore.

Tutto questo con l'alimentatore collegato alla scheda madre e alimentato.




Inviato dal mio iPhone utilizzando Tapatalk

Allora C 16.87V B -0.57V e E 0.20V

Ok. Controlla la bontà di
R221 che deve essere di 1.8K
R533 che deve essere di 5.1K
ZD504
D507
Q106.

Per i diodi:
Metti il tester in modalità prova diodi e mettendo il puntale rosso sull'anodo e il nero sul catodo dovrai leggere dei valori. Scambiando di posizione i puntali dovresti avere circuito aperto.

Per il bjt q106:
Rosso su base e nero su emettitore devi leggere dei valori, viceversa circuito aperto.
Rosso sulla base e nero sul collettore leggi dei valori, e viceversa nulla.

Se tutto è buono sostituisci pc502


Inviato dal mio iPhone utilizzando Tapatalk

Tutto nella norma, R221 1.79K R533 5.06K e gli altri componenti si comportano come tu hai descritto.
Procedo quindi con la sostituzione di PC502.
Se tutto va bene ti faccio una statua :)

Edit: il Nec 2571 va bene come ricambio?
