Problema su C5B6 vicino a regolatore 1.8V jasper

[diotta]

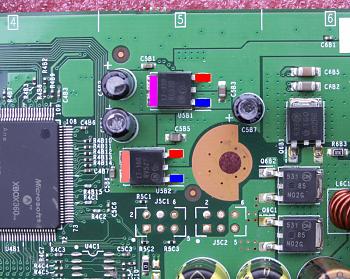

Mi è arrivata una jasper con C5B6 con contatto saltato, non riesco a capire se nella parte bassa vicina allo stampato conduce ancora o meno. Il consensatore si trova a destra del chip hana e a sinsitra del regolatore 1.8. Viene suato da molti per prendere 1.8. Personalmente preferisco C3C6 ma è un'altra storia.

Ho trovato schemi M di xenon e sembra essere 0.1uF, c'è qualche anima pia che mi sa dire che capacità misura tra il regolatore e massa di una jasper?

Per interdenderci tra il contatto rosa chiaro e massa.

Saldando bene sulla piazzola del condesatore e non sul condensatore le cose ore funzionano però non vorrei che quel condensatore sia scollegato e che sul lungo periodo il regolatore salti.

Grazie a tutti
Diotta

[Babilozzo]

Penso che nessuno ti aiuterà mai. per misurare le capacità dei condensatori in generale li devi staccare dal circuito.
non ho capito cosa vorresti misurare fra quel punto e la massa oltre che un valore di tensione/resistenza... Saluti

[diotta]

No io non voglio misurare la singola capcità ma voglio semplicemente misurare la capcità globale vista tra 1.8 e massa del regolatore rosa chiaro.
Ad ogni modo penso che sia corretto lo schema xenon in quanto uno ceramico da 0.1uF e uno elettrolitico da 100uF sembra il classico circuito per filtrare i disturbi, penso che se anche si sia scollegato poco male...

[Babilozzo]

Ha ok, grazie per la puntualizzazione, si di solito i condensatori vicino ai regolatori AC/DC servono per stabilizzare/filtrare il valore di tensione continua, siccome il circuito di regolazione al suo interno ha delle tolleranze.. ma cmq penso che con un oscilloscopio potresti vedere le differenze con/senza condensatore sulla linea DC in uscita Ciao.

[pocoyo2]

Vai tranquillo che è dello stesso valore delle Xenon.
